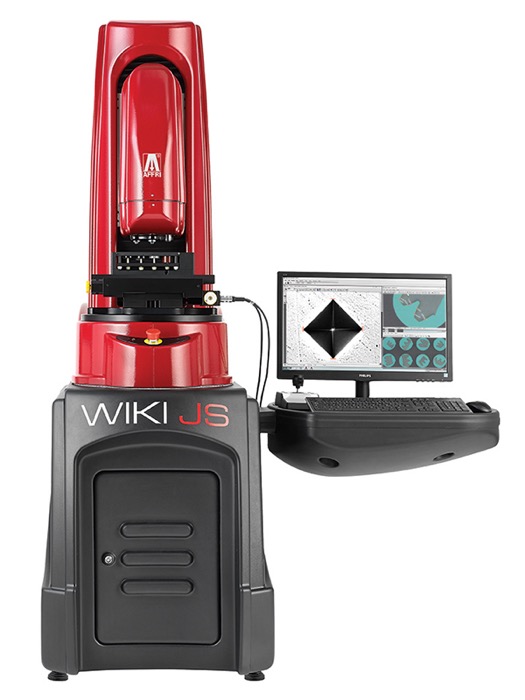

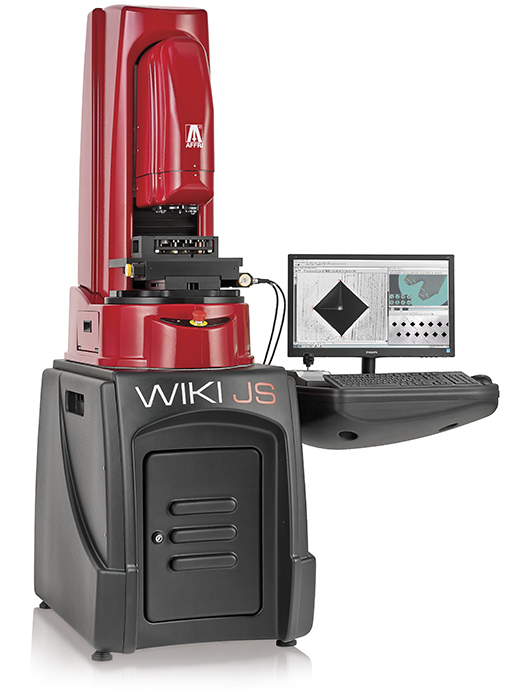

Micro macro Vickers Knoop hardness tester

WIKI JS

WIKI JS硬度計擁有2個壓針，維克氏和努氏，以硬度計上之操縱桿進行總控制，壓針無須先對焦，且壓針與物鏡之間有碰撞保護，不論距離及電動試驗週期，即使在不同高度或不平整之表面下皆可運作；另有極大的工作檯可在一項或多項試品之操作循環中製造多個模式，並在0.5 微米之精準度下記住多種試品區域；採用高達1 千赫的閉環控制系統，使負載達到高線性的精確度，即使試品負載力低，測量結果也不受影響，對維克氏、努氏、勃氏和洛氏的量測滿足 ASTM和ISO國際標準。維克氏壓針適用於所有金屬硬度的測試，包括鐵、鋼、回火鋼、鑄鐵、銅、鋁和金屬合金，在熱處理方面有淬火、滲氮、滲碳和表面硬化之試品；而努氏壓針適用於陶瓷和玻璃試品。

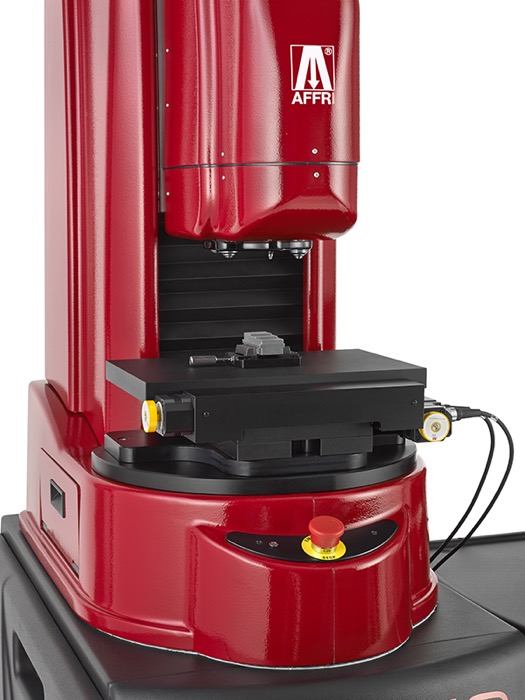

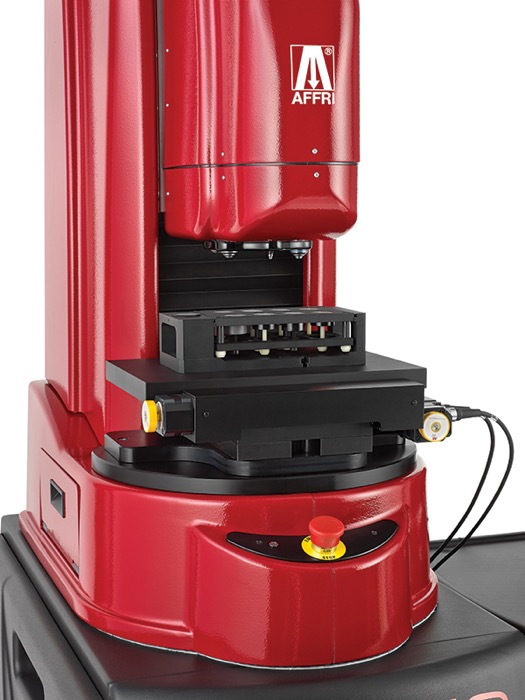

Vickers Knoop hardness tester WIKI JS   Vickers Knoop hardness tester CHD case depth   Vickers Knoop hardness tester indenter stroke   Vickers Knoop hardness tester Vice   Vickers Knoop hardness tester Sampleholder   Vickers Knoop hardness tester multi samples holder



荷重: from 1 gf to 100 kgf (0.0098 to 980.7 N)

維克氏 ISO 6507 / ASTM E-384: HV0.001 - HV0.005 - HV0.01 - HV0.015 - HV0.02 - HV0.025 - HV0.05 - HV0.1 - HV0.2 - HV0.3 - HV0.5 - HV1 - HV2 - HV3 - HV5 - HV10 - HV20 - HV30 - HV50 - HV100

努氏 ISO 4545 / ASTM E-384: HK0.01 - HK0.02 - HK0.025 - HK0.05 - HK0.1 - HK0.2 - HK0.3 - HK0.5 - HK1

洛氏 ISO 6508 / ASTM E-18: HR15N - HR30N - HR15T - HR30T

勃氏 ISO 6506 / ASTM E-10: HBWT2.5/31.25

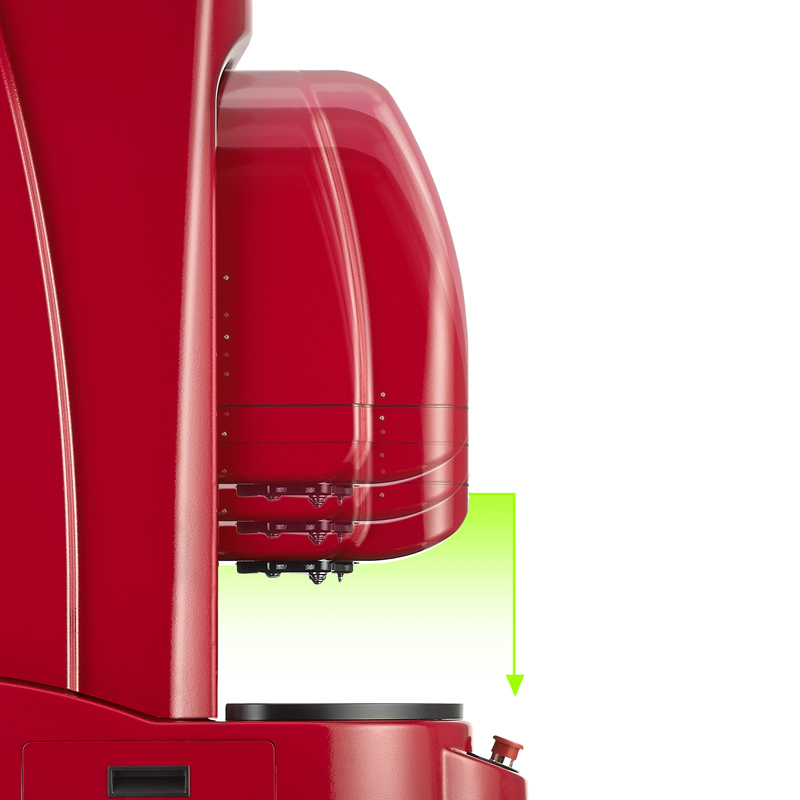

電動測試頭和電動測量週期

Vickers Knoop hardness tester motorized head以硬度計上之操縱桿進行控制，使壓針接觸試品並進行測量，統計數據結果會顯示在 CHD 圖表裡。

閉環技術 (PAT. AFFRI)

Hardness tester Closed Loop採用高達1千赫的閉環控制系統，使負載達到高線性的精確度，測量結果不會受任何結構水平、變形或振動而影響。

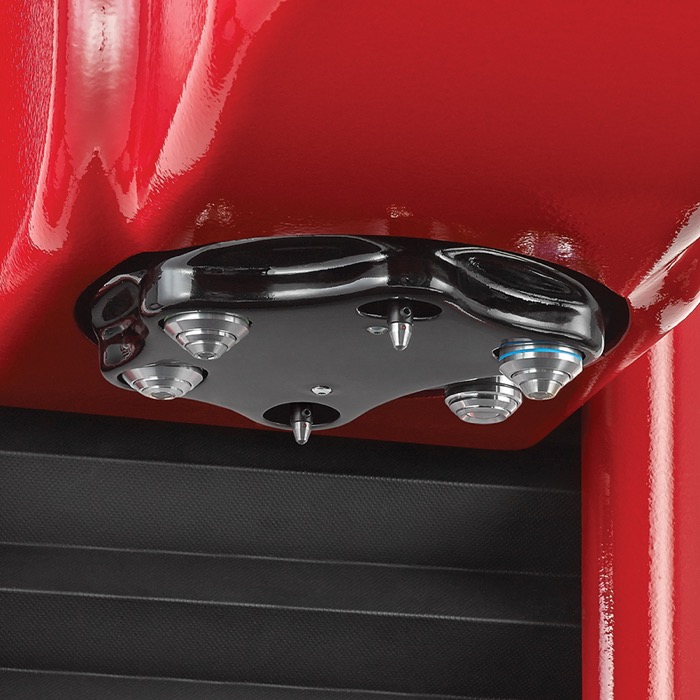

電動式轉檯

Vickers hardness tester turret電動式轉檯中有4個能夠放大倍率的插槽和2個壓針設計，在光學顯微鏡中可以預先安裝軟體以測試維克氏和努氏的硬度規格。

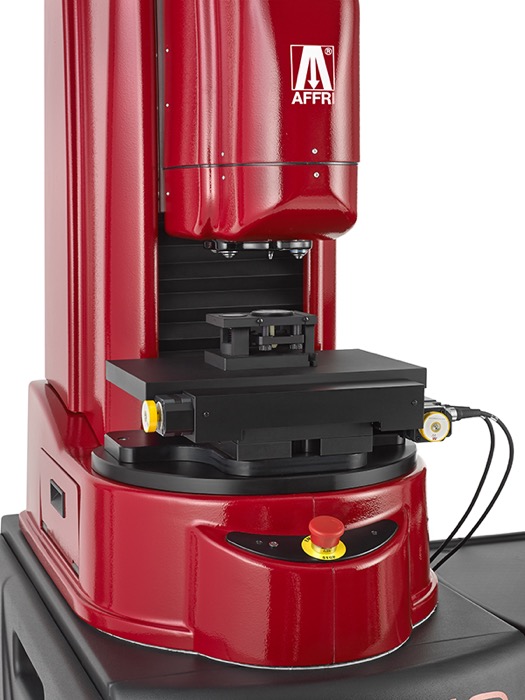

X/Y 電動工作檯

Vickers Knoop hardness tester XY table擁有極大的工作檯可在一項或多項試品之操作循環中製造多個模型，並在0.5 微米之精準度下記住多種試品區域。

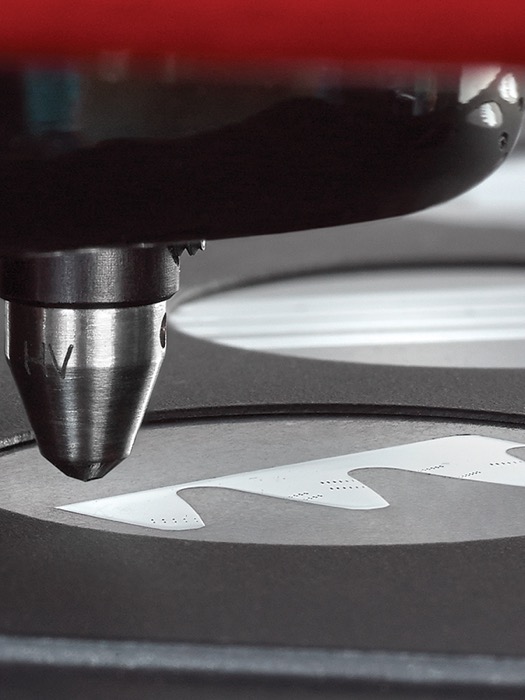

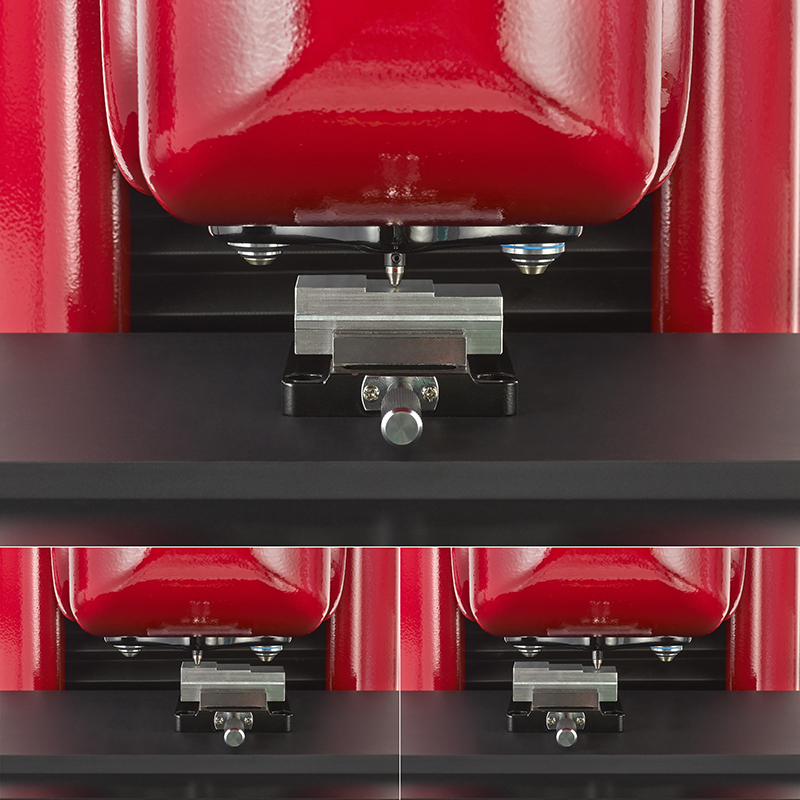

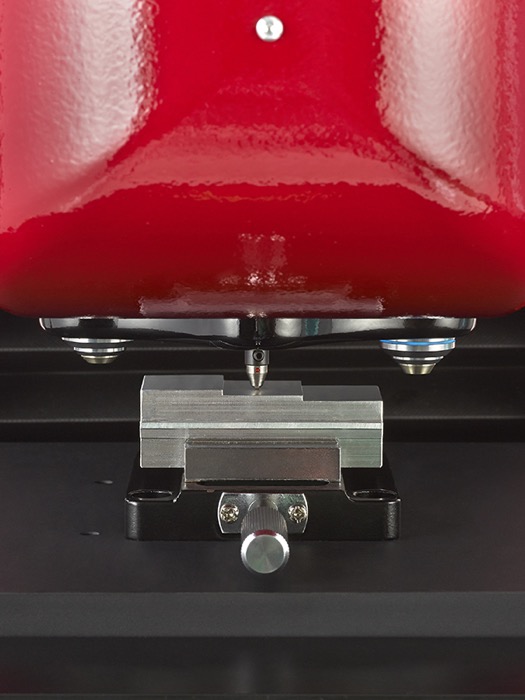

壓針

Durometro durezza Vickers indenter stroke即使試品在工作檯上未擺放平整或未對齊之表面下，亦可得到可信賴之試驗結果。

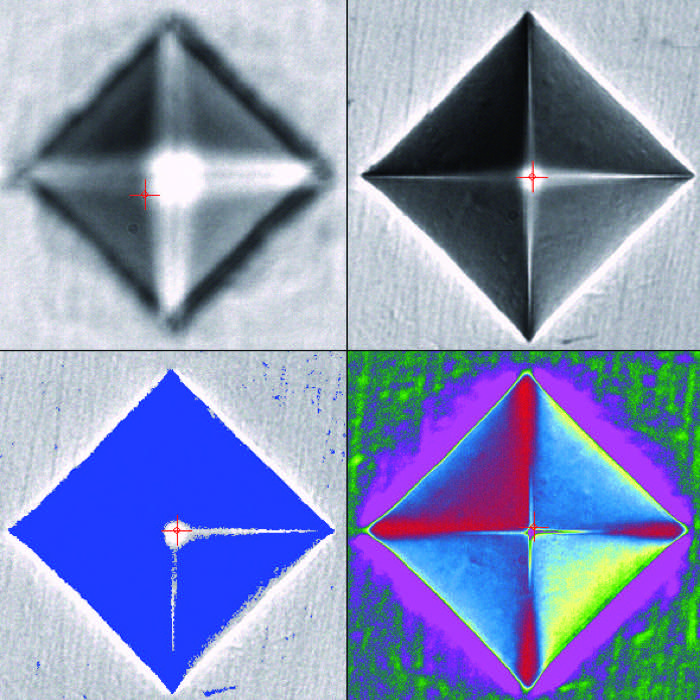

自動對焦與影像清晰

Vickers indent reading autofocus此硬度計能夠能夠完美檢測粗糙試品之表面，採自動對焦，使影像清晰、陰影自動校正和光源穩定，並允許精準記住多種試品區域，結果不受量測試品數目增減影響。

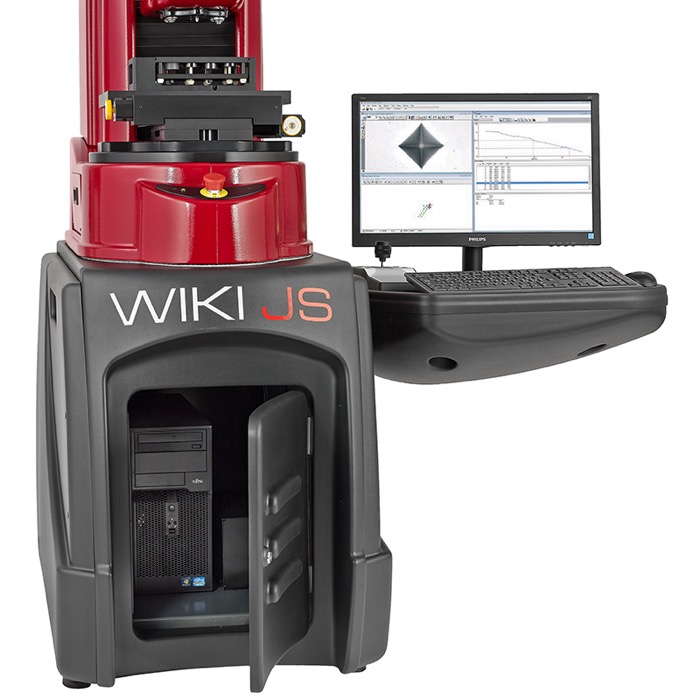

工作站

Vickers Knoop hardness tester Console在硬度計旁設一小桌放上電腦使用戶更能簡易方便地操作。

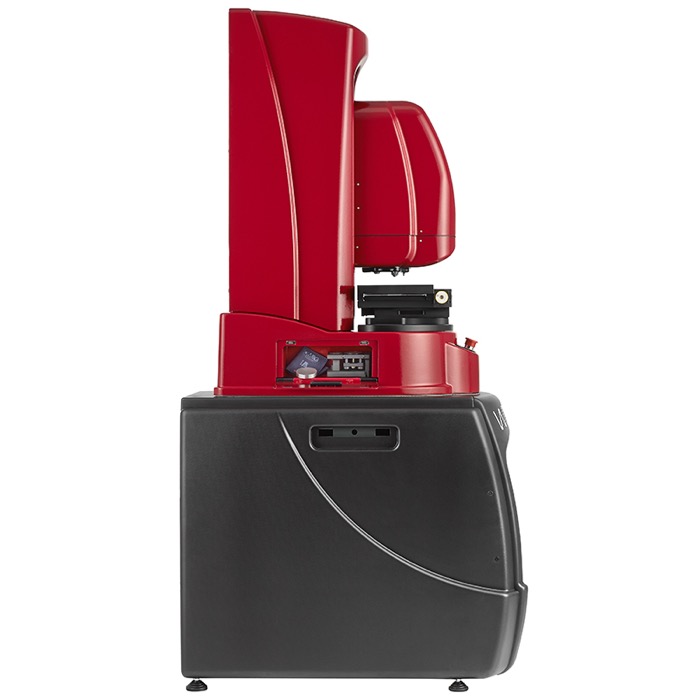

獨家設計

Vickers Knoop hardness tester design為使用戶簡易方便地操作，外觀設計符合人體工學，旁邊設有儲存和保護硬度計的附件。

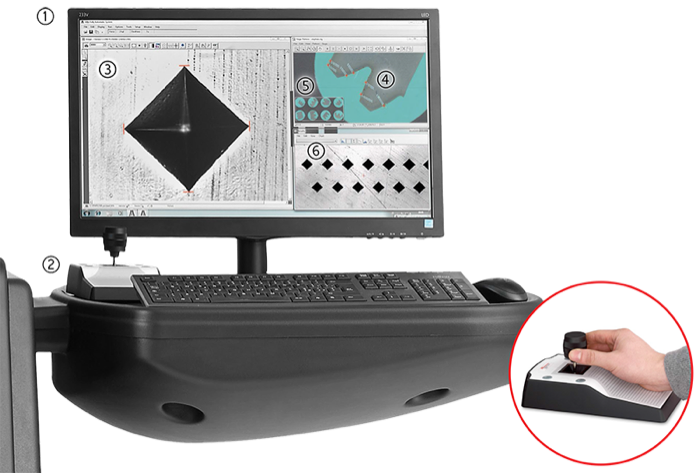

WIKI JS 軟體

Vickers Knoop hardness tester software

(1) 擁有高清晰度顯示器24"
(2) 操縱桿能在X / Y/ Z軸以快或漫的速度移     動，為0.5微米/階分層之電動工作檯
(3) 採自動對焦和影像自動清晰
(4) 影像顯示每個試品
(5) 設置模式以使用壓針
(6) 顯示測量結果



自動 CHD 測量循環系統

為了節省時間和金錢，系統設有自動對焦、自動量測和檢驗報告，即使在無人看守下也能不中斷完成量測，進而提升生產量和生產效率。

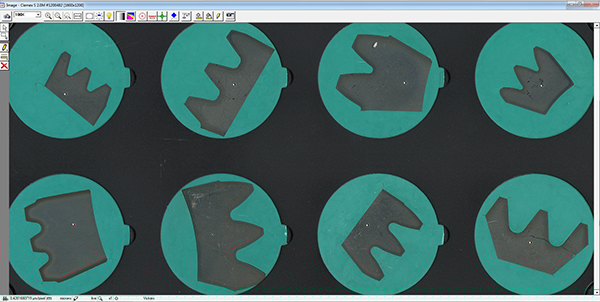

1 - 顯示完整區域

Vickers Knoop hardness tester software1得到完美、詳細、高解析和顯示均勻的圖表分析。

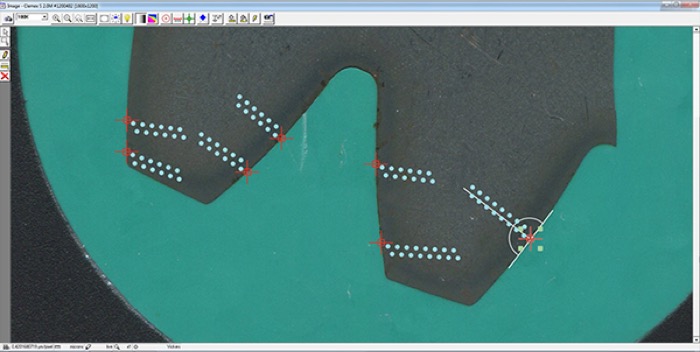

2 - 設定模式

Vickers Knoop hardness tester software1以單一鍵點選保存、複製、黏貼或創造新的模式。

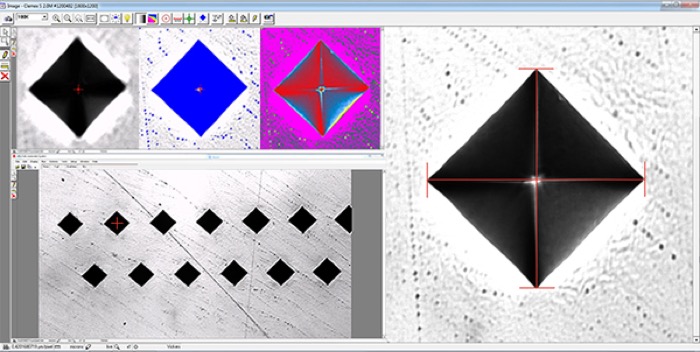

3 - 開始

Vickers Knoop hardness tester software3軟體根據試品進行量測並產生數據。

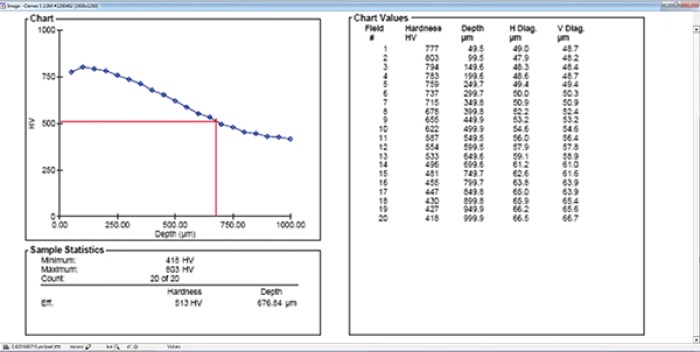

4 - 結果

Vickers Knoop hardness tester software4分析結果以圖形或表格的方式顯示。



攜帶式微小硬度計 - WIKI 30

Vickers Knoop portable hardness tester

WIKI 30 對微小試品的量測滿足維克氏、努氏的測試，設有自動測量系統、自動對焦和自動壓針閱讀，以5 毫米的總行程距離量測試品，試驗荷重為0.98到1.961牛頓（0.1〜30千克力），所有量測皆滿足ISO6506/ ISO6507/ ISO4545/ ASTM E92/ ASTM384/ JIS Z231國際標準。




技術特色


WIKI 100/200 JS
WIKI 100/200 JS2
WIKI 100/200 JS3
符合標準
DIN-EN-ISO 6506 / DIN-EN-ISO 6507 / DIN-EN-ISO 4545 / ASTM E-92 / ASTM E-384 / JIS B 7734
X-Y 工作檯

WIKI 200 JS/JS2/JS3: 電動式 - 100x50 mm 或 200x100 mm with 0,5 μm step
WIKI 100 JS/JS2/JS3: 手動 - 100x100 mm with 10 μm step
測試主機
0/300 mm 電動式
最大操作深度
135 mm
壓針

WIKI 200 JS/JS2/JS3: 自動或手動
WIKI 100 JS/JS2/JS3: 手動對焦自動讀值
試驗荷重

0.09807 - 0.1471- 0.1961 - 0.2452 - 0.4903 - 0.9807 - 1.961 - 2.942 - 4.903 - 9.807 - 19.61 - 29.42 - 49.03 - 98.07 N
(10 - 15 - 20 - 25 - 50 - 100 - 200 - 300 - 500 gf
1 - 2 - 3 - 5 - 10 kgf)

依需求提供 0.0098 到 0.04903 N (1 gf 到 5 gf)

0.09807 - 0.1471- 0.1961 - 0.2452 - 0.4903 - 0.9807 - 1.961 - 2.942 - 4.903 - 9.807 - 19.61 - 29.42 - 49.03 - 98.07 - 196.1 - 294.2 N
(10 - 15 - 20 -25 - 50 - 100 - 200 - 300 - 500 gf
1 - 2 - 3 - 5 - 10 - 20 - 30 kgf)

依需求提供 0.0098 到 0.04903 N (1 gf 到 5 gf)
依需求提供 294.2 到 980.7 N (30 kgf 到 100 kgf)

0.9807 - 1.961 - 2.942 - 4.903 - 9.807 - 19.61 - 29.42 - 49.03 - 98.07 - 196.1 - 294.2 N
(0.1 - 0.2 - 0.3 - 0.5 - 1 - 2 - 3 - 5 - 10 - 20 - 30 kgf)

依需求提供表面洛氏 147.1 and 294.2 N (15 and 30 kgf)

依需求提供勃氏 306.5 N (31.25 kgf)
硬度範圍
維克氏
依需求提供努氏和勃氏
維克氏
依需求提供努氏、表面洛氏和勃氏
精度
小於 0.1 %
