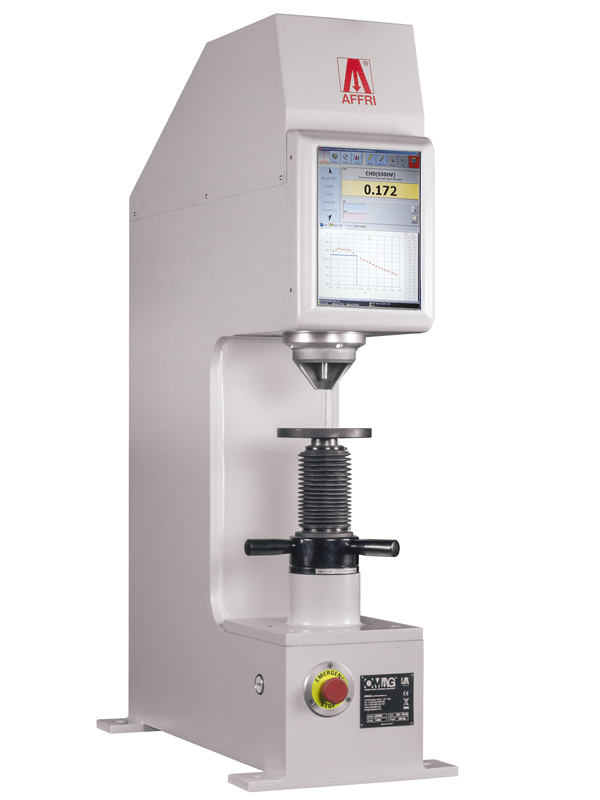

LD 3000 AF

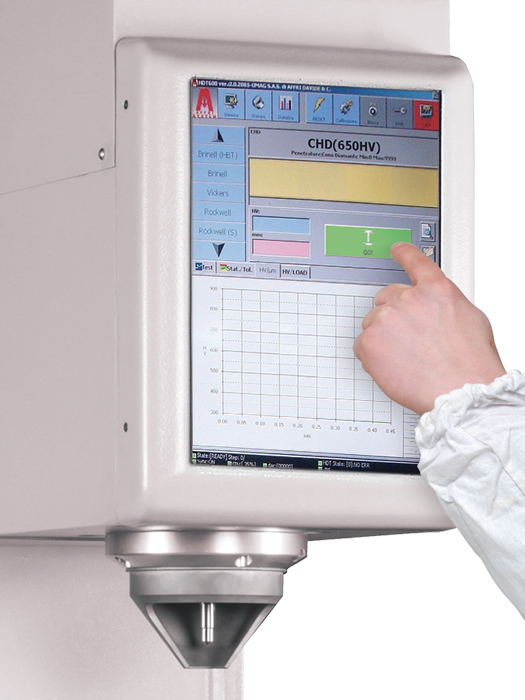

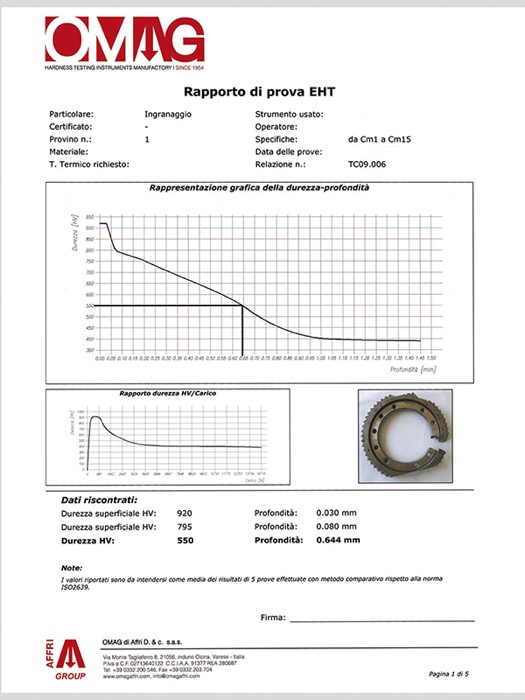

LD 3000 AF之硬度測試機擁有創新測量技術與垂直測量系統，硬度測試達到最高階深度精度及解析度，其應用符合EN-ISO 14577之 Martens規則，可以直接於試品外部表面檢測 CHD，不需破壞試品之表面，如不需磨光不需擦亮也能進行深度0.12毫米至 2毫米之微小硬度測量，僅需一分鐘即可獲得維克氏結果；另設有獨特電子閉迴路測力系統，確保深度測量技術之線路快速及精準，不平整或有油汙之表面下亦可得到可信賴之試驗結果；使用者界面為多功能觸摸螢幕，擁有換算表和完整的校正標準，統計數據和 CHD圖表是自動產生的，可以對凸柱表面和不同的直徑做測試並顯示精準的結果；此外採荷重元閉迴路控制回饋系統，使荷重穩定和負載達到高線性的精確 (Affri專利)，對洛氏、表面洛氏、勃氏、維克氏和CHD的測試滿足ASTM和ISO國際標準。LD 3000 AF適用於非破壞性之金屬硬度的測試，包括鐵、鋼、回火鋼、鑄鐵、銅、鋁和金屬合金，在熱處理方面有淬火、滲氮、滲碳和表面硬化之試品。荷重: from 10 to 3000 kgf (From 29,4 to 29403 N)
CHD: 525 - 550 - 600 - 650
維克氏 ISO 6507 / ASTM E-384 (一般型): HV3 - HV5 - HV10 - HV20 - HV30 - HV50 - HV100
勃氏 HBWT ISO 6506 / ASTM E-10: HBWT2.5/62.5 - HBWT2.5/187.5 - HBWT5/125 - HBWT5/250 - HBWT5/750 - HBWT10/500 - HBWT10/1000 - HBWT10/1500 - HBWT10/3000 - HBW1/10 - HBW1/30 - HBW2.5/62.5 - HBW2.5/187.5 - HBW5/25 - HRW5/62,5 - HBW5/125 - HBW5/250 - HBW5/750 - HBW10/100 - HBW10/250 - HBW10/500 - HBW10/1000 - HBW10/1500 - HBW10/3000
洛氏 ISO 6508 / ASTM E-18: HRA - HRB - HRC - HRD - HRE - HRF - HRG - HRH - HRK - HRN - HRT
HDTL 量測方法
LD 3000 AF擁有自動對焦，可以直接於試品外部表面檢測 CHD，不需破壞試品之表面，如不需磨光不需擦亮也能進行深度0.12毫米至2毫米之微小硬度測量，僅需一分鐘即可獲得維克氏結果。閉環設計 (PAT. AFFRI)
採用高達1千赫的閉環控制系統，使負載達到高線性的精確度，測量結果不會受任何結構水平、變形或振動而影響。簡單和快速自動量測:

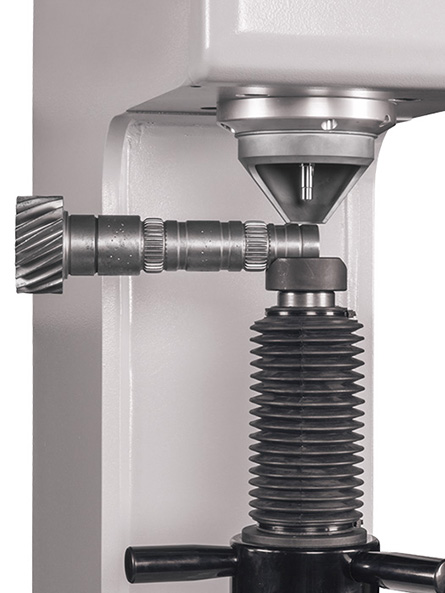

不論距離及電動試驗週期，以單一開始鍵去連接表面且夾緊試件鎖定試品，當測試時試品呈現不穩定或失調，AFERT 系統會追蹤試品而不會遺漏掉，數據將會顯示在第一次精確的測量裡而不需要反覆測試，即使試品有生鏽、上油或骯髒的現象，硬度測試機的嵌位系統仍然可以緊緊的嵌住試品，保持測試週期的穩定並且得到精確的測量結果。技術特色
|
LD 3000 AF
|
|
|
符合標準
|
EN-ISO 6508 / EN-ISO 14577 / ASTM E-18 / ASTM E-384
|
|
壓針
|
30 mm
|
|
測頭行程
|
150 mm
|
|
最大操作深度
|
190 mm
|
|
試驗荷重
|
維克氏: 98.07 - 147.1 - 294.2 - 490.35 - 980.7 N (10 - 15 - 30 - 50 - 100 kgf) 勃氏: 98.07 - 153.2 - 294.2 - 306.5 - 612.9 - 1839 - 2450 - 4900 - 7350 - 9807 N (依需求提供29403 N) 洛氏: 588.4 - 980.7 - 1471 N (60 - 100 - 150 kgf) 表面洛氏: 147.1 - 294.2 - 441.3 N (15 - 30 - 45 kgf) |
|
硬度範圍
|
HDTL 曲線 CHD: 525 - 550 - 600 - 650
維克氏: HV10 - HV15 - HV30 - HV50 - HV100
勃氏 HBWT: HB30 - HB10 - HB5 - HB2.5 MPa (F/D2)
洛氏: HRA - HRB - HRC - HRD - HRE - HRF - HRG - HRH - HRK
表面洛氏: HRN - HRT
|
|
精度
|
小於 0.5 %
|
