LD 250

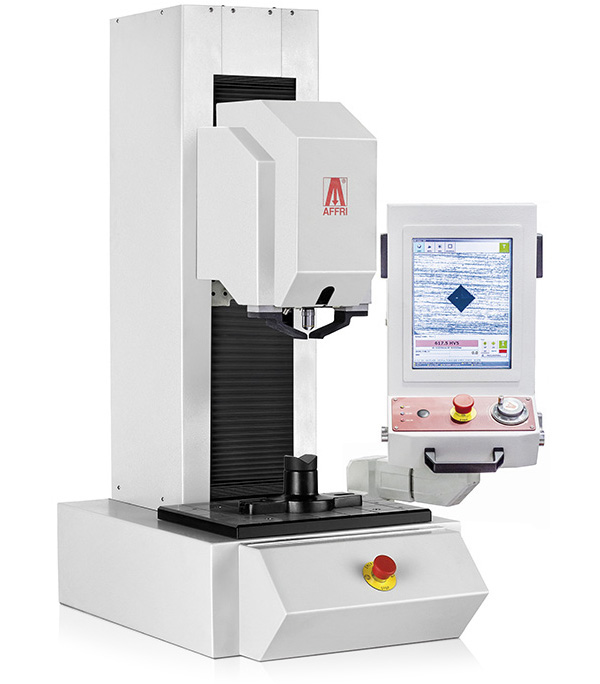

LD 250允許不同規格之試品進行量測，壓針採自動閱讀和高解析鏡頭，搭配自動式轉座和放大倍率透鏡進行量測，不論距離及電動試驗週期，設有自動對焦之自動化維克氏與勃氏測量，以單一開始鍵去連接表面且自動夾緊零件；使用者界面為多功能觸摸螢幕，擁有換算表和完整的校正標準，統計數據和圖表自動產生的，可以大量儲存，並可對圓柱表面和不同的直徑做測試且顯示精準的結果；此外採荷重元閉迴路控制回饋系統，使荷重穩定和負載達到高線性的精確 (Affri專利)，對維克氏、勃氏、洛氏、表面洛氏的量測滿足 ASTM和ISO國際標準。LD 250適用於所有金屬硬度的測試，包括鐵、鋼、回火鋼、鑄鐵、銅、鋁和金屬合金，在熱處理方面有淬火、滲氮、滲碳和表面硬化；而努氏硬度測試適用於陶瓷和玻璃。荷重: from 1 to 250 kgf (From 9,807 to 2452 N)
維克氏 ISO 6507 / ASTM E-384 - 努氏 ISO 4545: HV1 - HV2 - HV3 - HV5 - HV10 - HV20 - HV30 - HV50 - HV100
勃氏 HBW e HBWT ISO 6506 / ASTM E-10: HB 30 - HB 10 - HB 5 - HB 2,5 MPa (F/D2)
HBT 2,5/62,5 - HBT 2,5/187,5 - HBT 5/125
洛氏 ISO 6508 / ASTM E-18: HRA - HRB - HRC - HRD - HRF - HRG - HRL - HRM - HRR / HRN - HRT
量測鍵
不論距離及電動試驗週期，以單一開始鍵去連接表面且夾緊試件鎖定試品，硬度測試機的週期會自動開始並且在幾秒鐘之內顯示出結果閉環技術 (PAT. AFFRI)
採用高達1千赫的閉環控制系統，使負載達到高線性的精確度，測量結果不會受任何結構水平、變形或振動而影響。電動測試頭

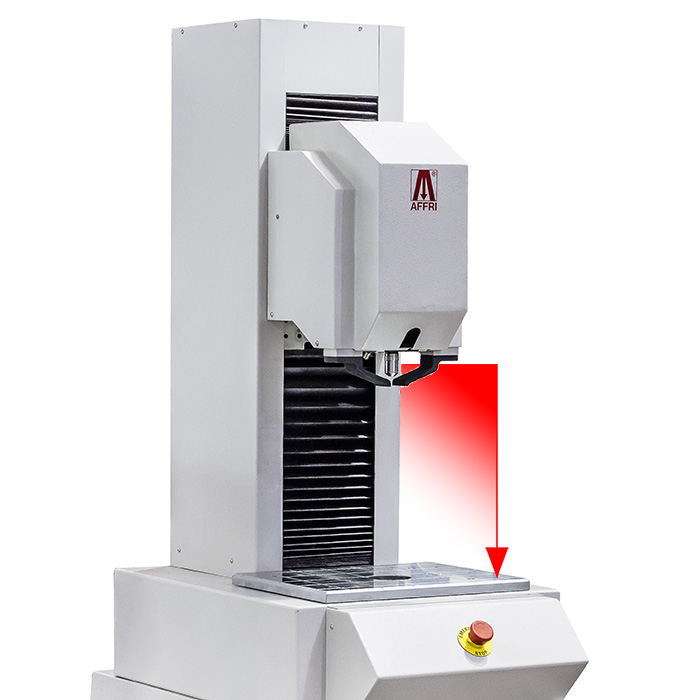

不論距離及電動試驗週期，以單一開始鍵去連接表面且夾緊試件鎖定試品，總形程300毫米機動垂直移動使測量更為精確、穩定和安全。大型工作檯

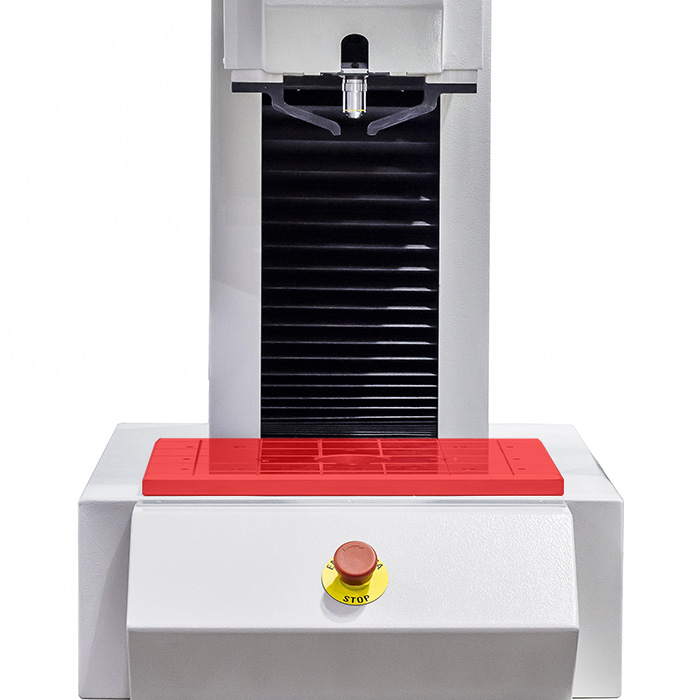

LD 250擁有舒適的工作檯，能夠承受超過2000kg的專用夾具或鐵砧，但對於體機大或不規則的試品無法實行量測。夾位系統 (PAT. AFFRI)

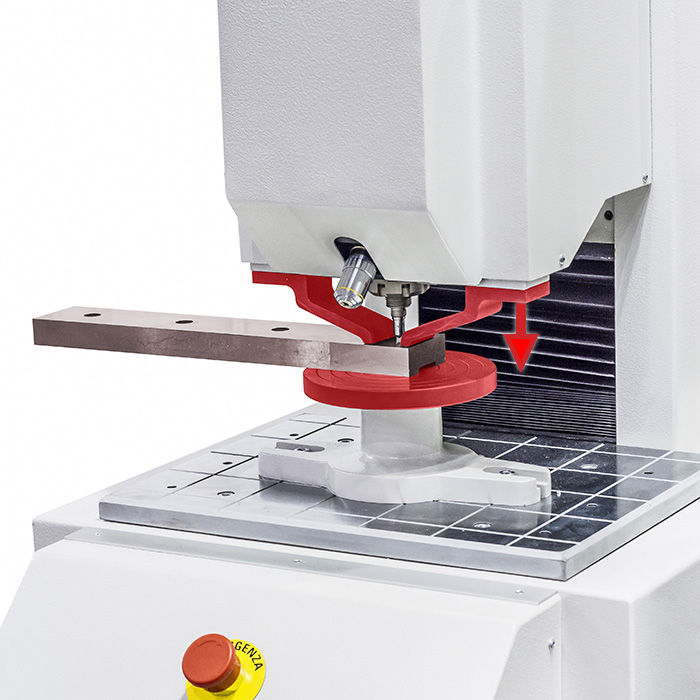

即使試品有生鏽、上油或骯髒的現象，硬度測試機的嵌位系統仍然可以緊緊的嵌住試品，保持測試週期的穩定並且得到精確的測量結果。自動式轉座

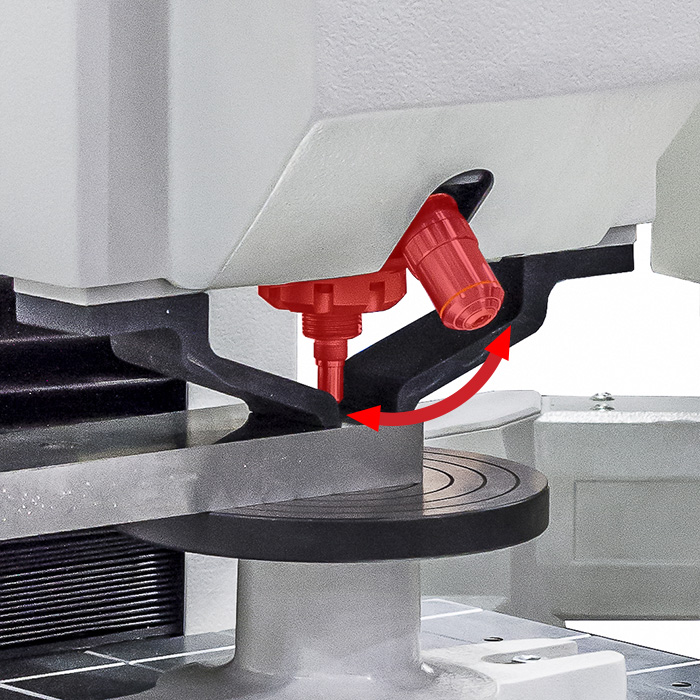

採單一插槽和單一壓針設計，在測量循環裡自動轉換工具以放大倍率測量試品表面。LD 250 軟體

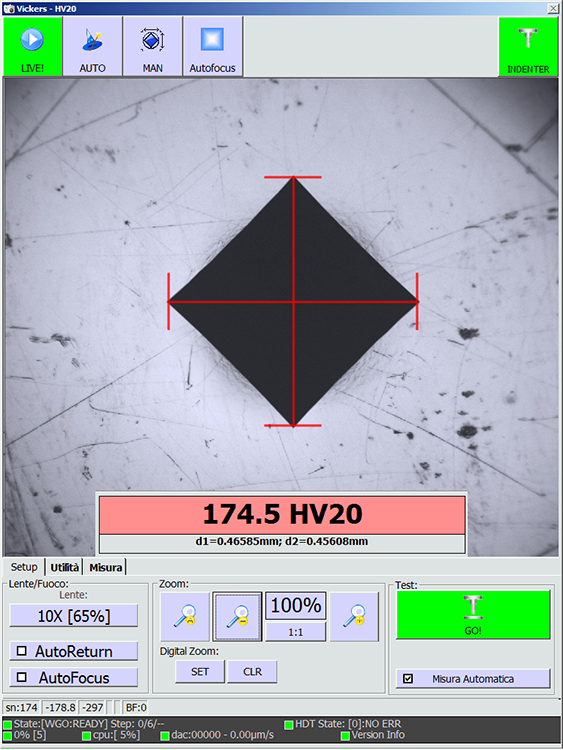

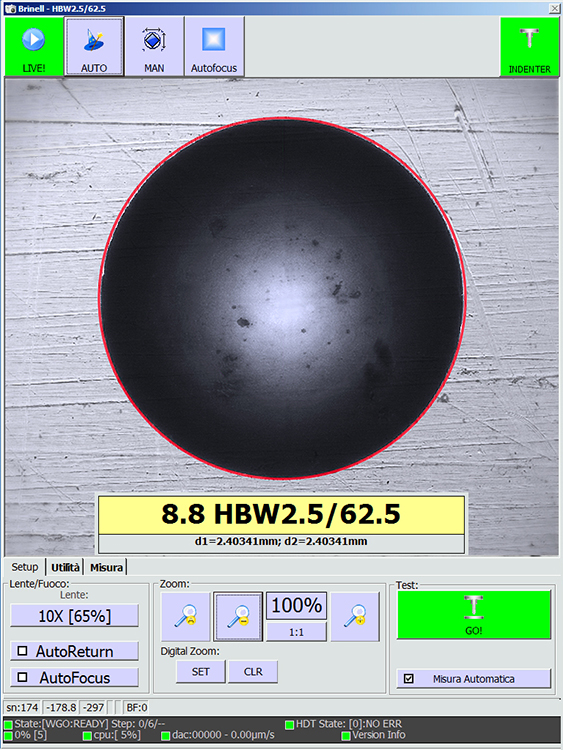

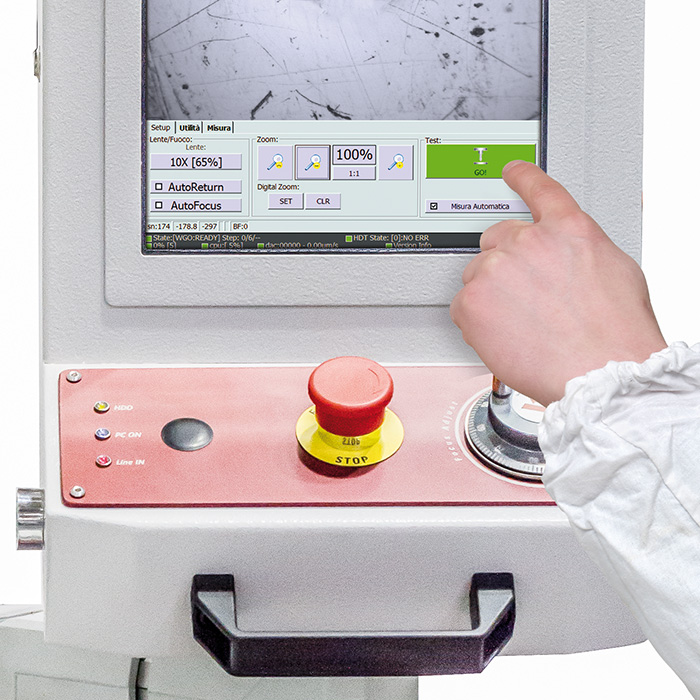

在測試週期下，預先控制好安裝的軟體，能夠避免操作失誤:軟體採量測循環系統和自動讀測，功能多樣包含快速測試設置、影像調整、結果統計和存儲數據。
技術特色
|
LD 250
|
|||
|
符合標準
|
EN-ISO 6506 / EN-ISO 6507 / EN-ISO 6508 / EN-ISO 2039 / EN-ISO 7619 / EN-ISO 868 / ASTM E-103 / ASTM E-18 / ASTM E-10 / ASTM E-384
|
||
|
X-Y 工作檯
|
330 x 390 mm
|
||
|
測試主機
|
390 mm 電動式
|
||
|
壓針
|
0/30 mm 電動式
|
||
|
最大操作深度
|
190 mm
|
||
|
讀值顯示方式
|
對焦: 自動式和手動式 - 讀值: 自動式和手動式
|
||
|
預荷重
|
29.4 - 98.1 N (3 - 10 kgf)
|
||
|
試驗荷重
|
維克式 - 努式: 9.807 - 19.60 - 29.42 - 49.03 - 98.07 - 196 - 294.2 - 490.35 - 980.7 N (1 - 2 - 3 - 5 - 10 - 20 - 30 - 50 - 100 kgf) 勃式: 9.807 - 24.52 - 49.03 - 61.29 - 98.07 - 153.2 - 245.2 - 294.2 - 306.5 - 612.9 - 1226 - 1839 - 2452 N 洛氏: 588.4 - 980.7 - 1471 N (60 - 100 - 150 kgf) 表面洛氏: 147.1 - 294.2 - 441.3 N (15 - 30 - 45 kgf) |
||
|
硬度範圍
|
洛氏: HRC - HRA - HRD - HRB - HRF - HRG - HRL - HRM - HRR 表面洛氏: HRN - HRT 勃式: HB30 - HB10 - HB5 - HB2.5 MPa (F/D2) HBWT 勃式: HBT 2.5/62.5 - HBT 2.5/187.5 - HBT 5/125 維克式 |
||
|
精度
|
小於 0.5 %
|
||
